塩ビ管　長距離改築推進工法　静的破砕推進工法（元押方式）のベルリプレイス工法

分　類

ベルリプレイス工法は静的破砕推進工法（元押方式）に分類されます。

推進工法名	方式		備考
静的破砕推進工法	牽引式	ロッド方式	既設管を内側から拡張破砕し、新管を布設替えする推進工法
		チェーン方式
	元押式　　（※ベルリプレイス工法）
衝撃破砕推進工法	空力式		既設管の管端部に衝撃を加え破砕し、新管を布設替えする推進工法
	打撃式
切削破砕推進工法	泥土圧式	圧送排土方式	既設管を切削破砕しながら新管を布設する推進工法
		吸引排土方式
		スクリュ排土方式
	オーガ式	スクリュ排土方式
引抜推進工法	一重ケーシング方式		既設管を抱き込みながら新管を布設する推進工法
	二重ケーシング方式

特　長

---

工法活用事例

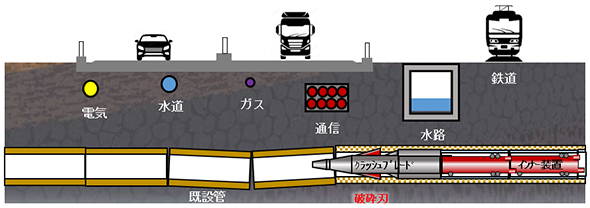

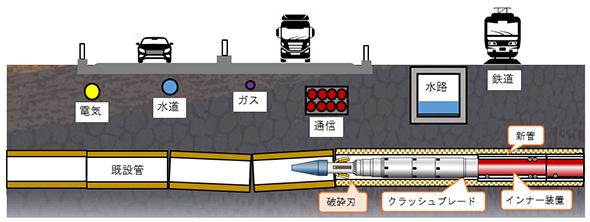

　当工法は、非開削工法であるため、既設埋設管等の施工条件に影響を受けにくい工法です。
　以下に、代表的な工法活用事例を示します。

　　　　　

　　　　　

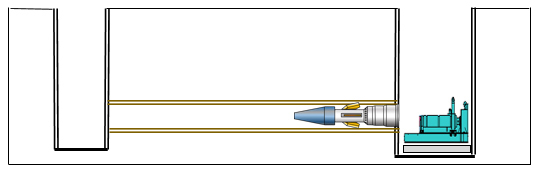

施工概念図　クラッシュブレードタイプ

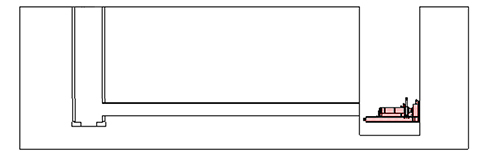

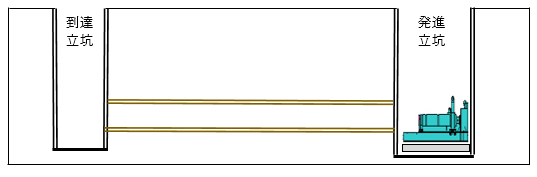

�@　推進架台を据付

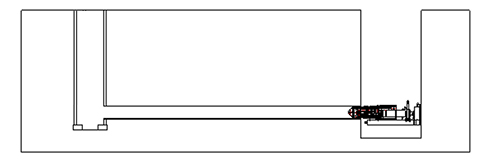

�A　破砕機（クラッシュブレード）を据付

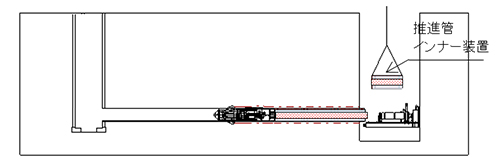

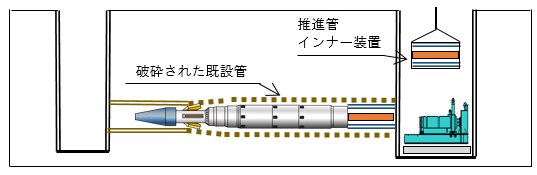

�B　破砕推進（推進管）

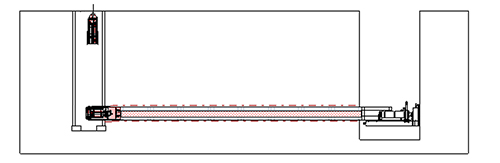

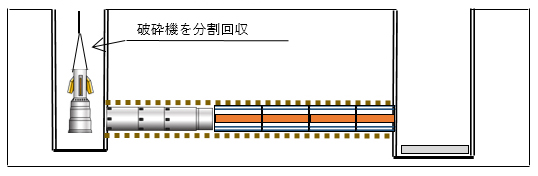

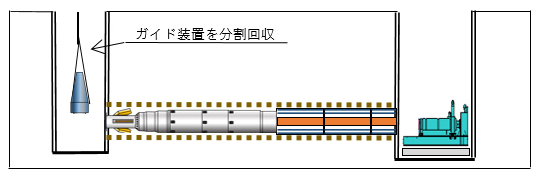

�C　破砕機（クラッシュブレード）を到達側から分割回収

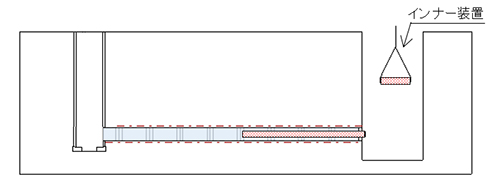

�D　インナー装置を発信側から回収

---
