ミクロ工法型式の分類
| ミクロ工法 | ベル工法 | |||||
| コンクリート管・レジン管等 | 塩化ビニル管等 | |||||
| 推進方式 | 泥水方式 ニ工程式 |
泥水方式 一工程式 |
泥水方式 一工程式 |
泥水方式 一工程式 |
||
| 型式 | ３０Ｒ型 | ＮＡ型 | VC型 | V型 | ||
| ● | ● | |||||
| 適用管径呼び径 |
400 500 |
400 500 600 |
300 350 |
300 350 |
||
| ※（ ）書きの管、その他管種については問い合わせて下さい。 | ||||||
| 適用土質 | 普通土・砂礫土・土丹・固結土・岩盤 | 砂質土・粘性土 | ||||
| 無水層、軟弱地盤（Ｎ＝０〜３）実績多数 | ||||||
| 推進可能 延長 |
300ｍ | 250ｍ | 250ｍ | 250ｍ | ||
| 最小曲率 半径 |
30ｍ | 60ｍ | 60ｍ | 直線 | ||
| 曲線対応 | 複数曲線 （Ｓ字可） |
複数曲線 （Ｓ字可） |
複数曲線 （S字可） |
─ | ||
| 曲線部 地盤改良 |
ほとんど不要 | ─ | ─ | |||
| 最大土被り | 制限なし | 制限なし | 制限なし | |||
| 測量方法 | 走行計測 ロボット |
自走式計測ロボット | 自走式計測ロボット | 長距離レーザー＆自走式計測ロボット | ||

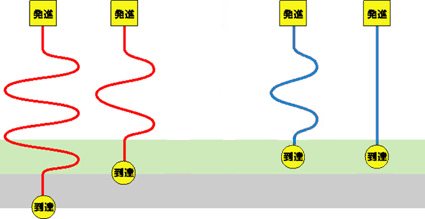

| イメージ 30Ｒ型 ＮＡ型 ＶＣ型 Ｖ型 |
||||||
| 推進延長 |  |
|||||
| 200ｍ | ||||||
| 250ｍ | ||||||
| 300ｍ | ||||||
