MAGARAMICLO

施工事例　01

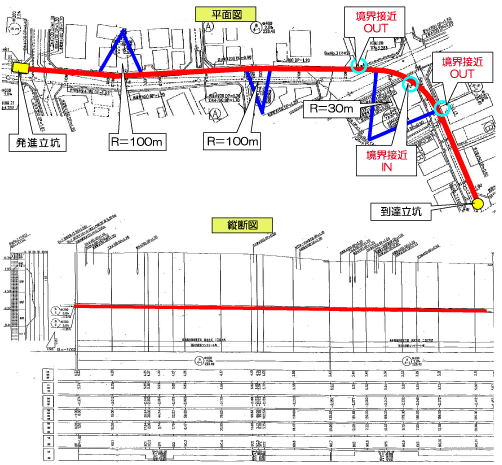

◆急曲線Ｒ=30mでINとOUTの境界間を推進　(30R型)
１．	工法型種	：３０R型　●（←30R型式の詳細へリンクします）
２．	工事件名	：平成19年度荒川左岸南部第4-6処理分区汚水幹線築造工事
３．	発注者	：埼玉県川口市
４．	工事場所	：埼玉県川口市上青木２丁目地先
５．	管呼び径	：Ø400
６．	土質	：細砂､砂質ｼﾙﾄ､N=3～19
７．	推進延長	：225.44m
８．	曲線種Ｒ	：R=100m×2､30m
９．	曲線数	：３箇所
１０．	土被り	：5m～5.9m
１１．	交通量	：多い
１２．	道路幅員	：６ｍ
１３．	作業時間	：昼間８Ｈ

施工事例　0２

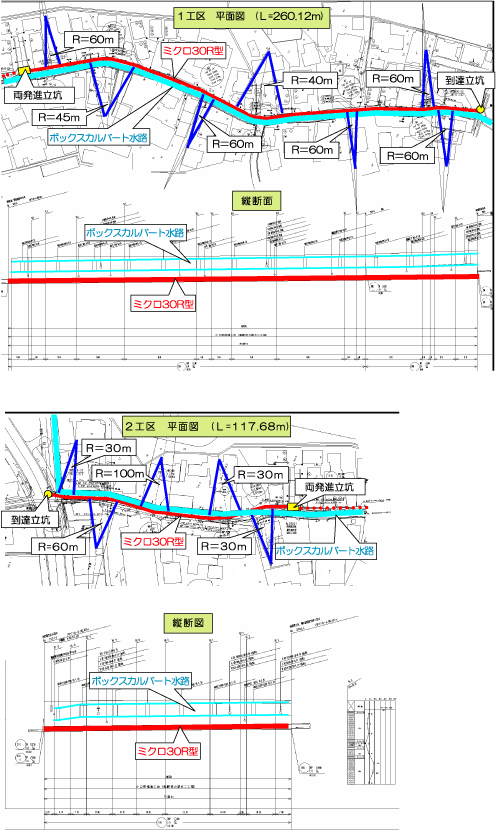

◆狭い生活道路を急曲線で長距離推進　(30R型)
１．	工法型種	：３０R型　●（←30R型式の詳細へリンクします）
２．	工事件名	：公共下水道汚水枝線(2110他１)管渠工事
３．	発注者	：新潟県新発田市
４．	工事場所	：新潟県新発田市本町4丁目地内
５．	管呼び径	：Ø400
６．	土質	：砂質土､N≧5
７．	推進延長	：L=377.80m(2ｽﾊﾟﾝ)
８．	曲線種Ｒ	：R=60m×6､30m×3､40m､45m､100m
９．	曲線数	：１２箇所
１０．	土被り	：2.3m～2.7m
１１．	交通量	：少ない
１２．	道路幅員	：4.5ｍ
１３．	作業時間	：昼間８Ｈ

施工事例　0３

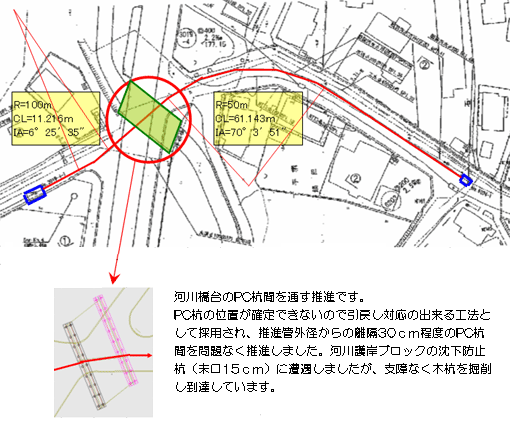

◆河川横断で基礎杭間を推進　(30R型)
１．	工法型種	：３０R型　●（←30R型式の詳細へリンクします）
２．	工事件名	：２０工第２００８号高萩管渠築造工事
３．	発注者	：日立・高萩広域下水道組合
４．	工事場所	：茨城県高萩市下水網地内
５．	管呼び径	：Ø400
６．	土質	：砂質土
７．	推進延長	：L=170.88m
８．	曲線種Ｒ	：Ｒ＝50、100ｍ
９．	曲線数	：２箇所
１０．	土被り	：土被り　Ｈ＝4.9～5.3ｍ
１１．	交通量	：少ない
１２．	道路幅員	：6.0ｍ
１３．	作業時間	：昼間7.5Ｈ　（朝の学童通学時休止）

施工事例　04

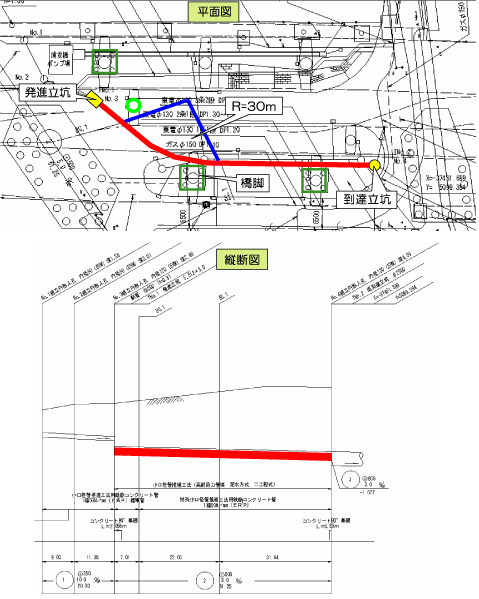

◆東京都下水道局でミクロ工法初採用　(30R型)
１．	工法型種	：３０R型　●（←30R型式の詳細へリンクします）
２．	工事件名	：江東区東葛西三丁目付近枝線その２工事
３．	発注者	：東京都下水道局
４．	工事場所	：東京都江戸川区東葛西三丁目(妙見島)地先
５．	管呼び径	：Ø500
６．	土質	：砂質土､N≧4
７．	推進延長	：57.25m
８．	曲線種Ｒ	：Ｒ＝30ｍ
９．	曲線数	：１箇所
１０．	土被り	：最大　Ｈ＝8.4ｍ
１１．	交通量	：少ない（葛西橋通浦安橋下で、朝ラッシュ時多い)
１２．	道路幅員	：6.0ｍ
１３．	作業時間	：昼間８Ｈ

施工事例　0５

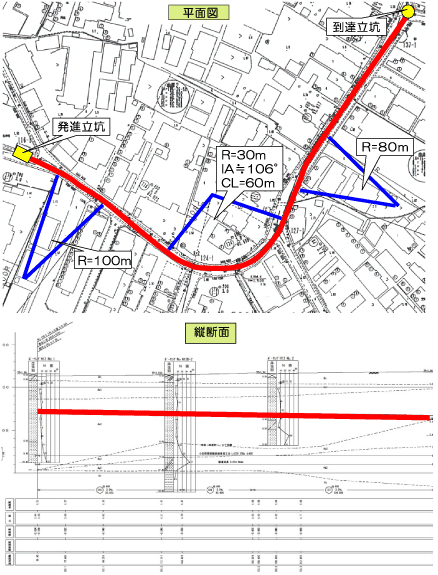

◆急曲線(Ｒ=30m)で106°のヘアピンカーブ　(30R型)
１．	工法型種	：３０R型　●（←30R型式の詳細へリンクします）
２．	工事件名	：西流下４号中央６号幹線及び準幹線築造工事
３．	発注者	：宮城県石巻市
４．	工事場所	：宮城県石巻市田道町一丁目地内
５．	管呼び径	：Ø400
６．	土質	：砂質土(微細砂)､貝殻混じり､Ｎ≦27
７．	推進延長	：211.751m
８．	曲線種Ｒ	：Ｒ＝30ｍ(CL=60m)、80m、100m
９．	曲線数	：３箇所
１０．	土被り	：最大　Ｈ＝5.0ｍ
１１．	交通量	：多い　国道398号線の迂回路
１２．	道路幅員	：5.0ｍ
１３．	作業時間	：昼間８Ｈ

施工事例　0６

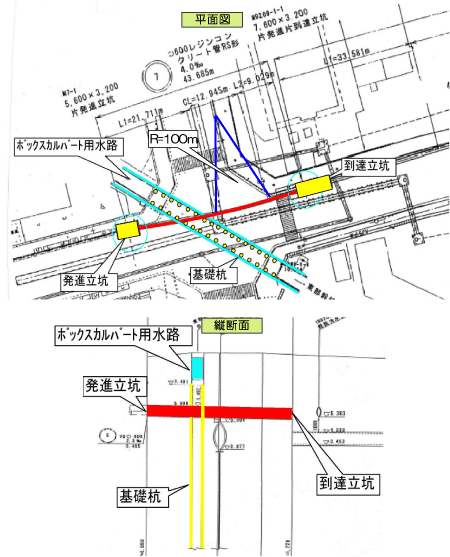

◆水路横断で基礎杭間を推進　(30R型)
１．	工法型種	：３０R型　●（←30R型式の詳細へリンクします）
２．	工事件名	：小杉公共下水道事業中央幹線(第１工区)工事
３．	発注者	：富山県射水郡小杉町
４．	工事場所	：富山県射水郡小杉町太閤山10丁目
５．	管呼び径	：Ø600（レジン管）
６．	土質	：粘性土
７．	推進延長	：Ｌ=37.09m
８．	曲線種Ｒ	：Ｒ=100m
９．	曲線数	：１箇所
１０．	土被り	：4.0m
１１．	交通量	：少ない
１２．	道路幅員	：Ｗ=14m
１３．	作業時間	：８Ｈ

施工事例　0７

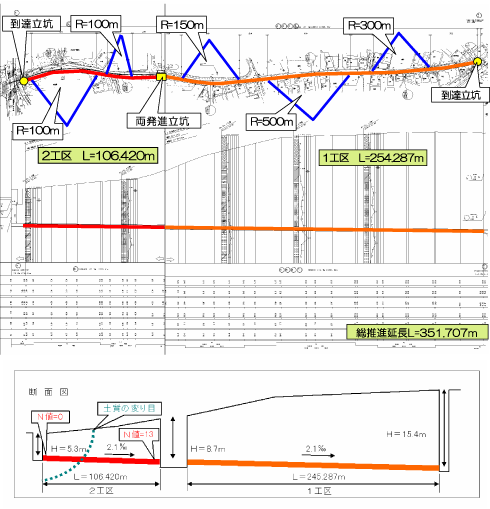

◆深い土被りで複数曲線の長距離推進　(60R型)
１．	工法型種	：60R型（現NA型）　●（←NA型式の詳細へリンクします）
２．	工事件名	：川口第３処理分区汚水管渠１工区・２工区築造工事
３．	発注者	：埼玉県川口市
４．	工事場所	：埼玉県川口市安行慈林
５．	管呼び径	：Ø400
６．	土質	：ローム層　(※2工区　Ｎ=0～13)
７．	推進延長	：Ｌ＝245.287（1）、Ｌ＝106.420（2）
８．	曲線種Ｒ	：150，500，300（1）、100，100（2）
９．	曲線数	：3箇所（1）、2箇所（2）
１０．	土被り	：8.7～15.4（1）5.3～8.7（2）
１１．	交通量	：少ない
１２．	道路幅員	：3.0ｍ
１３．	作業時間	：昼間８Ｈ

施工事例　０８

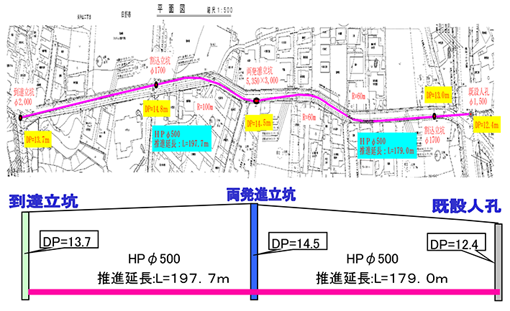

◆６０RのS字曲線後の割込人孔と既設人孔への到達！
１．	工法型種	：６０R型(現NA型）　●（←NA型式の詳細へリンクします）
２．	工事件名	：浅川左岸第五処理分区（公社１８－１）工事
３．	発注者	：東京都新都市建設公社
４．	工事場所	：東京都日野市
５．	管呼び径	：Ø500
６．	土質	：シルト混り細砂　N=120
７．	推進延長	：376.64m
８．	曲線種Ｒ	：60x2,100
９．	曲線数	：３箇所
１０．	土被り	：H=12.4～14.5m
１１．	交通量	：少ない
１２．	道路幅員	：6.0m
１３．	作業時間	：昼間８Ｈ

施工事例　０９

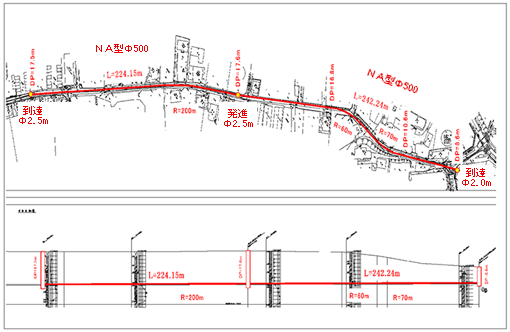

◆NA型で最初の施工でS字曲線の長距離推進
１．	工法型種	：ミクロ工法NA型　●（←NA型式の詳細へリンクします）
２．	工事件名	：柏北部第2処理分区汚水幹線工事
３．	発注者	：柏市土木部
４．	工事場所	：柏市花野井904～1658
５．	管呼び径	：レジン管RMØ540RM
６．	土質	：砂質シルト　N≦5
７．	推進延長	：Ｌ1=224.1m 、Ｌ1=242.2m
８．	曲線種Ｒ	：R=100、R=60m+R=70m
９．	曲線数	：３箇所
１０．	土被り	：H=17.8～8.6m
１１．	現場環境	：狭く曲がりくねった道路、土被り18m
１２．	道路幅員	：4.0m
１３．	作業時間	：昼間８Ｈ

◆型式の詳細
